Щиты этажные и щитки квартирные
НАЗНАЧЕНИЕ
Щиты этажные серии ЩЭ предназначены для приема, поквартирного и внутриквартирного распределения и учета потребляемой электроэнергии напряжением 220В, а также для защиты групповых линий квартир при перегрузках и коротких замыканиях, защиты от поражения электрическим током, размещения устройств телефонной, телевизионной и других слаботочных сетей. Щиты применяются в многоквартирных жилых зданиях массового строительства, в многоквартирных жилых зданиях, строящихся по индивидуальным проектам, а также в коттеджах.
Щитки осветительные квартирные предназначены для распределения и учета электроэнергии напряжением 220В, а также для защиты линий квартир при перегрузках и коротких замыканиях.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

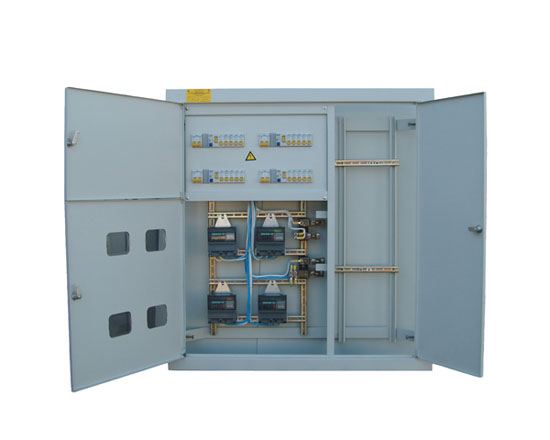

Конструкция учетно-распределительных щитов предусматривает наличие отсеков:
- абонентский отсек, в котором устанавливаются аппараты защиты вводов и отходящих линий в квартиры;
- отсек учета, в котором устанавливаются однофазные электрические счетчики и аппарат для отключения лестничного стояка;
слаботочный отсек для размещения устройств телефонной, радиотрансляционной и телевизионной сетей.
Щиты устанавливаются в специальной нише. Ввод линии электропитания в щиток производится без разрезания магистрали 380/220В. Щиты укомплектованы замками с универсальными ключами.
Щитки квартирные функционально делятся на;
- учетно-распределительные с отключающим аппаратом на вводе;
- учетно-распределительные без отключающего аппарата на вводе.
В зависимости от конструктивного исполнения щитки устанавливаются на стене или в нише.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЩЭ-ХХХХ-ХХХХ, где:
ЩЭ - щит этажный;
Х - назначение устанавливаемой аппаратуры и наличие отделения для размещения слаботочных устройств:
1 - учетно-распределительные (с аппаратами учета и защиты групповых линий);
2 - без отделения для размещения слаботочных устройств;
3 - с отделением для размещения слаботочных устройств.
Х - число квартир: 2, 3 или 4;
ХХ - номер схемы;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69.
ЩК-ХХХХ-ХХХХ, где:
ЩК - щиток квартирный;
Х - способ установки: 1 - на стене (панель), 2 - в нише, 3 - на стене (корпус);
Х - тип аппаратов на отходящих линиях: 1 - автоматические выключатели, 2 - предохранители;
ХХ - номер схемы;
ХХХХ - климатическое исполнение и категория размещения по ГОСТ 15150-69.
