Счетчик электроэнергии однофазный многотарифный CE102 исполнение в корпусе – R8
CE102
исполнение в корпусе &ndash R8
ТУ 4228-066-22136119-2007
Однофазный многотарифный электросчетчик серии «СЕ». Устанавливается на рейку ТН-35. Широкий набор интерфейсов и дополнительных опций. Измерение активной электроэнергии в однофазных цепях переменного тока. Организации учета по четырем тарифам с передачей накопленной информации через ИК-порт.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Технические характеристики
Показатели
Величины
Класс точности
1 2
Число тарифов
4
Частота измерительной сети, Гц
50±2,5 60±3
Номинальное напряжение, В
230
Номинальный (максимальный) ток, А
5 (60) 10 (100)
Стартовый ток
0,01 0,02
Потребляемая мощность параллельной цепи, не более, В*А (Вт)
6 (1,0)
Полная потребляемая мощность последовательной цепи, не более, В*А
0,1
Диапазон рабочих температур, °С
от минус 40 до 70
Габаритные размеры, не более, мм
143 x 113 x 72,5
Масса, не более, кг
0,5
Особенности электросчетчика
Контроль вскрытия клеммной крышки.
Энергонезависимая память.
Управление нагрузкой в 2-х режимах.
Сигнализация превышения всех лимитов.
Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
Модификация с PLC- и радиомодемом.
Оптическая кнопка для просмотра данных через ЖКИ.
Модификация с ИК-портом.
Характеристики надежности
Минимальная наработка на отказ &ndash 160000 часов.
Межповерочный интервал &mdash 16 лет.
Средний срок службы - 24 года.
Гарантийный срок &mdash 3 лет.

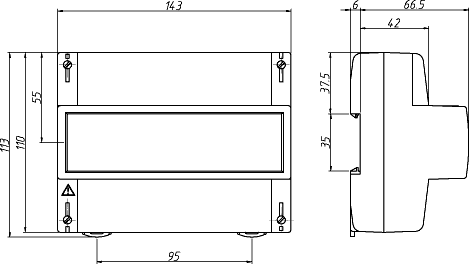

Габаритные размеры
Структура условного обозначения
СЕ102 X X X X X X X X X X X X
Интерфейсы и дополнительные опции: А &ndash RS-485 K - Телеметрический выход O - ИК-порт P &ndash PLC-интерфейс Q &ndash реле управления R1 - радиоинтерфейс со встроенной антенной R2 - радиоинтерфейс с разъемом под внешнюю антенну S - реле сигнализации V - Контроль вскрытия клеммной крышки Z - с расширенным набором данных
