Счетчик активной и реактивной электрической энергии CE302 исполнение в корпусе – S33
CE302
исполнение в корпусе &ndash S33
ТУ 4228-058-22136119-2006
Трехфазный электросчетчик серии «СЕ». Устанавливается на щиток. Измерение активной и реактивной электроэнергии в трехфазных цепях переменного тока непосредственно или через измерительные трансформаторы в двух направлениях.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005.
Соответствует ГОСТ Р 52322-2005.
Соответствует ГОСТ Р 52323-2005.
Соответствует ГОСТ Р 52425-2005.
Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Технические характеристики
Показатели
Величины
Класс точности при измерении активной/реактивной энергии
0,5S/0,5 1/1
Число тарифов
1
Частота измерительной сети, Гц
50±2,5 60±3
Номинальное напряжение, В
2*100 3*57,7/100 3*230/400
Базовый (максимальный) ток, А
5 (10) 5 (60) 5 (100) 10 (100)
Порог чувствительности (для соответствующего класса точности), мА
5 10
Потребляемая мощность параллельной цепи, не более, В*А (Вт)
9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А
0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч
450 800 4000 8000
Диапазон рабочих температур, °С
от минус 40 до 60
Габаритные размеры, не более, мм
235 х 169 х 70
Масса, не более, кг
1
Особенности электросчетчика
Защита от недоучета и хищений электроэнергии.
Световой индикатор работы.
Два направления работы.
Малое собственное потребление.
Наличие порта IrDA 1.0 и оптического интерфейса.
Высокая чувствительность по току нагрузки.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Характеристики надежности
Минимальная наработка на отказ &mdash 160 000 часов.
Межповерочный интервал &mdash 16 лет.
Средний срок службы &mdash 30 лет.
Гарантийный срок эксплуатации &mdash 3 года.

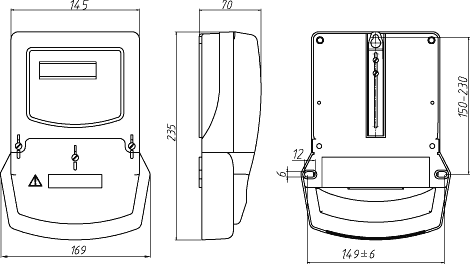

Габаритные размеры
Структура условного обозначения
СЕ302 Х Х Х Х - Х Х
Дополнительные исполнения: Y - на 2 направления учета - на 1 направление учета
