Новый многофункциональный трехфазный электросчетчик серии «СЕ» активной и реактивной энергии с передачей данных по двум интерфейсам одновременно. Предназначен для измерения активной и реактивной электроэнергии, активной, реактивной и полной мощности, энергии удельных потерь, частоты напряжения, среднеквадратического значения напряжения и силы тока в трехфазных четырехпроводных цепях переменного тока. Выпускается с различными модулями связи.
Нормативно-правовое обеспечение
Соответствует ГОСТ Р 52320-2005 (МЭК 62052-11:2003).
Соответствует ГОСТ Р 52322-2005 (МЭК 62053-21:2003).
Соответствует ГОСТ Р 52323-2005 (МЭК 62053-22:2003).
Сертифицирован и внесен в Государственный реестр средств измерений РФ.
Технические характеристики
Показатели
Величины
Класс точности при измерении активной/реактивной энергии
0,2S/0,5 0,5S/1 1/2 2/2
Число тарифов
4
Частота измерительной сети, Гц
50±2,5
Номинальное напряжение, В
57,7 220
Базовый (максимальный) ток, А
1 (1,5) 5 (7,5) 5 (50) 10 (100)
Порог чувствительности (для соответствующего класса точности), мА
1 5
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более, В*А, (Вт): для электросчетчиков с номинальным напряжением 57,7В для электросчетчиков с номинальным напряжением 220В
4,0 В*А (2,0 Вт) 8,0 В*А (2,0 Вт)
Полная мощность, потребляемая каждой цепью тока, не более, В*А
0,1
Передаточное число импульсного телеметрического выхода, имп./кВт*ч
50000 - 400 (в зависимости от исполнения)
Диапазон рабочих температур, °С
от минус 40 до 60
Габаритные размеры, не более, мм
277,5 х 175 х 71,5
Масса, не более, кг
2,0
Особенности электросчетчика
Параллельная работа по двум интерфейсам.
Наличие IrDA-канала передачи данных.
До 16 независимых профилей параметров с различным интервалом усреднения.
Хранение профилей нагрузок.
Учет потерь в линиях электрической сети.
Реле управления нагрузкой.
Устойчивость к климатическим, механическим и электромагнитным воздействиям.
Характеристики надежности
Средняя наработка до отказа - 120000 часов.
Средний срок службы - 30 лет.
Межповерочный интервал - 8 лет.
Функциональные возможности
Счетчик обеспечивает учет и вывод на индикацию:
количества потребленной и отпущенной активной (реактивной) электроэнергии нарастающим итогом суммарно и раздельно по четырем тарифам
количества потребленной и отпущенной активной (реактивной) электроэнергии за текущий и прошедшие 12 месяцев раздельно по четырем тарифам
количества потребленной и отпущенной активной (реактивной) электроэнергии за текущие и прошедшие 45 суток раздельно по четырем тарифам
активных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии
действующего тарифа и направления электроэнергии (отпуск, потребление)
энергии потерь в цепях тока нарастающим итогом для каждого направления электроэнергии.
Дополнительно счетчик обеспечивает измерение и индикацию:
среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения
среднеквадратических значений токов по каждой фазе в цепях тока
углов сдвига фаз между основными гармониками фазных напряжений и токов
углов сдвига фаз между основными гармониками фазных напряжений
значения коэффициентов активной и реактивной мощностей
значения частоты сети.
Счетчик обеспечивает возможность задания следующих параметров:
текущего времени и даты
значения ежесуточной коррекции хода часов
разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время)
до 12-ти дат начала сезона
до 15-ти зон суточного графика тарификации рабочих дней и альтернативных суточных графиков тарификации для каждого сезона
до 32-х исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем)
графиков тарификации субботних и воскресных дней
коэффициентов трансформации тока и напряжения
пароля для доступа по интерфейсу (до 8 символов)
идентификатора (до 24 символов)
скорости обмена (в т.ч. стартовой)
перечня кадров, выводимых на индикацию.
Счетчик обеспечивает
Коррекцию хода часов (±30 с/сутки).
Обнуление всех энергетических параметров (при соответствующем доступе).
Сохранение расчетных показателей и констант пользователя не менее 10 лет, а хода часов и ведения календаря - не менее 8 лет при отсутствии внешнего питающего напряжения.
Фиксацию в журналах фактов:
последних корректировок любых программируемых параметров, в том числе обнулений энергетических параметров и коррекции времени
последних изменений (пропаданий, выхода за заданные пределы) фазных напряжений
последних изменений состояния (сбоев, результатов тестирования) счетчика.
Обмен информацией с внешними устройствами обработки данных через оптический или инфракрасный порт и/или 1 или 2 независимо работающих интерфейса EIA485, EIA232, ИРПС, CAN, а также через GSM-модем и радиомодем.
Возможность проверки порога чувствительности.
В счетчике предусмотрены
Четыре входа суммирования импульсов от внешних устройств (при наличии модуля импульсных входов).
Суммирование импульсов от внешних устройств (счетчики электрической энергии, счетчики воды, газа, датчики охраны или пожарной сигнализации) с учетом программируемых коэффициентов трансформации для каждого входа и ведение учета нарастающим итогом, согласно тарифному расписанию.
Два выхода для управления нагрузкой (при наличии модуля управления нагрузкой).
Счетчик обеспечивает следующие программируемые критерии управления нагрузкой: по тарифам, лимиту мощности или потребленной энергии, состоянию фаз, заданному времени, команде через интерфейс.
Примечания
Программно-аппаратная защита от любых изменений системной памяти и памяти накопленных данных (кроме начального обнуления памяти накопленных данных при соответствующем уровне доступа), а также памяти программ (программируемых параметров) от несанкционированных изменений (система паролей и пломбируемая кнопка).

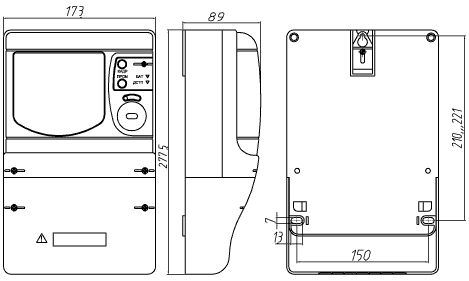

Габаритные размеры
Структура условного обозначения
СЕ304 Х Х Х Х - Х Х ХХ Х Х
Дополнительные исполнения: Y - на 2 направления учета - на 1 направление учета H - импульсные входы - без импульсных входов Q2 - реле управления нагрузкой на переменное напряжение
